Как работает автоматика газового отопительного котла: полное руководство для владельцев

Введение в работу газовой автоматики

Современные газовые котлы представляют собой сложные инженерные системы, где ключевую роль играет автоматика газового отопительного котла. Эта интеллектуальная система управления обеспечивает не только комфортный микроклимат в вашем доме, но и, что более важно, гарантирует безопасность всех проживающих. Понимание принципов работы автоматики поможет вам правильно эксплуатировать оборудование, своевременно замечать возможные неисправности и эффективно общаться со специалистами по обслуживанию.

Автоматика для газовых котлов прошла значительный эволюционный путь - от простейших механических регуляторов до современных микропроцессорных систем с искусственным интеллектом. Сегодня эти системы способны не только поддерживать заданную температуру, но и самостоятельно диагностировать неполадки, адаптироваться к изменяющимся условиям работы и даже прогнозировать возможные проблемы.

Основные компоненты системы автоматики

Чтобы понять, как работает автоматика газового отопительного котла, необходимо сначала разобраться с ее основными составляющими элементами:

1. Газовый клапан - сердце системы безопасности:
• Электромагнитный клапан аварийного отключения
• Регулирующий клапан модуляции пламени
• Система двойной защиты (два последовательно установленных клапана)

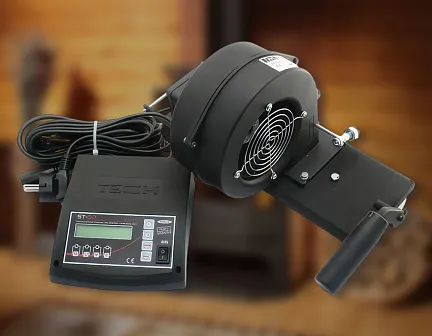

2. Микропроцессорный контроллер:
• Центральный процессор управления
• Память для хранения программ и параметров
• Интерфейсы связи с датчиками и исполнительными механизмами
3. Датчиковая система:
• Термопары и термосопротивления для измерения температур
• Датчики давления газа и воды
• Ионизационные и оптические датчики пламени
• Сенсоры тяги и загазованности
• Датчики протока теплоносителя
4. Система розжига:
• Трансформатор розжига
• Высоковольтные провода и электроды
• Система контроля наличия пламени
5. Пользовательский интерфейс:
• Дисплей и панель управления
• Кнопки или сенсорное управление
• Индикаторы состояния и аварийные сигнализаторы

Подробный принцип работы автоматики

Фаза запуска котла

Процесс включения газового котла представляет собой строго последовательную цепочку операций, контролируемых автоматикой:

1. Самодиагностика системы:
• Проверка целостности электрических цепей
• Тестирование датчиков на работоспособность
• Контроль исходного положения исполнительных механизмов
2. Проверка условий для запуска:
• Измерение давления газа в магистрали (должно быть 13-20 мбар)
• Контроль тяги в дымоходе с помощью дифференциального датчика
• Проверка уровня теплоносителя в системе (для двухконтурных моделей)
3. Предпусковая подготовка:
• Продувка камеры сгорания (удаление возможных остатков газа)
• Тестовое открытие/закрытие газового клапана
• Проверка искрообразования
4. Процедура розжига:
• Подача напряжения на трансформатор розжига
• Открытие газового клапана на 20-30%
• Контроль появления устойчивого пламени
• Переход на рабочий режим при успешном розжиге

Весь этот процесс занимает от 15 до 60 секунд в зависимости от модели котла. Если на любом этапе возникает проблема, автоматика прекращает подачу газа и выдает код ошибки.

Рабочий режим котла

После успешного запуска автоматика газового котла переходит в режим поддержания заданной температуры:

1. Температурный контроль:
• Постоянный мониторинг температуры теплоносителя
• Сравнение с заданным пользователем значением
• Расчет необходимой мощности горения
2. Модуляция пламени:
• Плавное регулирование подачи газа от 30% до 100%
• Коррекция мощности в зависимости от скорости изменения температуры
• Адаптация к текущим теплопотерям здания
3. Непрерывный мониторинг безопасности:
• Контроль наличия и стабильности пламени
• Проверка тяги в дымоходе
• Мониторинг давления газа и теплоносителя
• Контроль температуры различных узлов котла

Современные системы автоматики способны анализировать динамику нагрева и охлаждения, предсказывать необходимость изменения мощности и работать в наиболее экономичном режиме.

Защитные функции автоматики

Система безопасности в автоматике газового котла включает несколько уровней защиты:

1. Термическая защита:
• Аварийное отключение при перегреве теплоносителя (90-95°C)
• Контроль температуры дымовых газов
• Защита от закипания в первичном теплообменнике
2. Газовая безопасность:
• Мгновенное отключение при пропадании пламени
• Блокировка при недостаточном давлении газа
• Защита от утечек (датчик загазованности в некоторых моделях)
3. Гидравлическая защита:
• Контроль давления в системе отопления
• Защита от "сухого хода" при отсутствии циркуляции
• Предотвращение гидроударов
4. Электрическая безопасность:
• Защита от скачков напряжения
• Контроль целостности заземления
• Предохранение от коротких замыканий

При срабатывании любой защиты автоматика газового котла блокирует работу системы и требует вмешательства специалиста после устранения причины аварии.

Эволюция систем автоматики

1. Поколения автоматики

1. Механические системы (1-е поколение):
• Полностью энергонезависимые
• Регулировка по температуре теплоносителя
• Минимальный набор защитных функций
• Пример: котлы с термоголовками
2. Электромеханические системы (2-е поколение):
• Термоэлектрические датчики пламени
• Электромагнитные клапаны
• Базовые функции безопасности
• Пример: многие котлы 90-х годов
3. Электронные системы (3-е поколение):
• Микропроцессорное управление
• Цифровые датчики
• ЖК-дисплеи
• Пример: большинство современных бюджетных моделей
4. Интеллектуальные системы (4-е поколение):
• Адаптивные алгоритмы управления
• Самодиагностика
• Возможность удаленного управления
• Пример: премиальные модели последних лет

2. Современные технологии в автоматике

Современная автоматика для газовых котлов включает передовые технологии:

1. Погодозависимое регулирование:
• Использование уличных датчиков температуры
• Автоматическая корректировка работы котла
• Прогнозирование необходимой мощности
2. Адаптивные алгоритмы:
• Самообучение системы под особенности дома
• Учет тепловой инерции здания
• Оптимизация циклов включения/выключения
3. Удаленное управление:
• Мобильные приложения для смартфонов
• Управление через интернет
• Голосовые ассистенты (Алиса, Siri, Google Assistant)
4. Энергосберегающие технологии:
• Плавная модуляция пламени
• Оптимизированные циклы работы
• Режимы пониженного энергопотребления

Практические аспекты эксплуатации

1. Правила безопасной эксплуатации

Чтобы автоматика газового котла работала корректно и безопасно:

1. Регулярное обслуживание:
• Чистка датчиков от нагара
• Проверка герметичности газовых клапанов
• Калибровка измерительных систем
2. Контроль параметров:
• Регулярная проверка давления газа
• Мониторинг состояния дымохода
• Контроль качества теплоносителя
3. Правильная настройка:
• Грамотное программирование режимов работы
• Установка оптимальных температурных графиков
• Настройка под конкретную систему отопления

2. Типичные проблемы и их решение

Частые неисправности автоматики газовых котлов:

1. Ошибки розжига:
• Загрязненные электроды - требуется очистка
• Неисправность датчика ионизации - замена
• Проблемы с газовым клапаном - ремонт или замена
2. Ложные срабатывания защиты:
• Нестабильное напряжение - установка стабилизатора
• Плохая тяга - прочистка дымохода
• Низкое давление газа - проверка магистрали
3. Некорректная работа:
• Сбой прошивки - перезагрузка или обновление
• Выход из строя датчиков - диагностика и замена
• Проблемы с платой управления - ремонт у специалиста

Перспективы развития автоматики

Будущее автоматики для газовых котлов связано с несколькими ключевыми направлениями:

1. Искусственный интеллект:
• Предиктивная аналитика для предупреждения поломок
• Самооптимизация параметров работы
• Интеграция с системами "умного дома"
2. Экологичность:
• Минимизация вредных выбросов
• Оптимизация сгорания топлива
• Совместимость с биогазом и водородными смесями
3. Безопасность:
• Многоуровневые системы защиты
• Дистанционный мониторинг состояния
• Автоматическое оповещение аварийных служб
4. Энергоэффективность:
• Максимальное использование теплоты сгорания
• Интеллектуальное управление циркуляционными насосами
• Оптимизация тепловых режимов

Заключение и рекомендации

Автоматика газового отопительного котла - это сложная многофункциональная система, от которой зависит не только комфорт в вашем доме, но и безопасность всех проживающих. Современные системы предлагают широкие возможности по управлению и защите, но требуют грамотного подхода к эксплуатации и обслуживанию.

Для обеспечения долговечной и безопасной работы вашего котла рекомендуем:

1. Заключить договор на регулярное сервисное обслуживание
2. Не пытаться самостоятельно ремонтировать сложные неисправности
3. Внимательно изучать инструкцию по эксплуатации
4. Своевременно реагировать на появляющиеся ошибки
5. Использовать только оригинальные запчасти при замене компонентов

Помните, что качественная автоматика - это инвестиция в безопасность и комфорт вашего дома. При любых вопросах по работе газового оборудования вы всегда можете обратиться к специалистам Pechnoy.Expert за профессиональной консультацией и помощью.
